开关电源与线性稳压电源：性能分水岭与选型逻辑

在直流电源的工程选型中，开关电源与线性稳压电源的争论从未停歇。很多工程师习惯性认为线性电源“更干净”，却忽视其效率短板；也有人盲目追逐开关电源的小体积，却在纹波测试前栽了跟头。作为长期从事可调电源与定制化供电方案的技术方，我们更倾向于用具体工况数据说话，而非简单站队。

两者的本质差异源于调整管的工作状态。线性稳压电源中的功率管工作在放大区，相当于一只可变电阻，通过消耗多余能量来稳定输出电压。这种架构带来极低的纹波（通常<1mVrms）和近乎瞬时的动态响应，但代价是效率普遍只有40%~60%。以一台30V/10A的稳压电源为例，满载时损耗可能超过150W，散热器体积几乎占整机一半。

效率、体积与电磁兼容的三角博弈

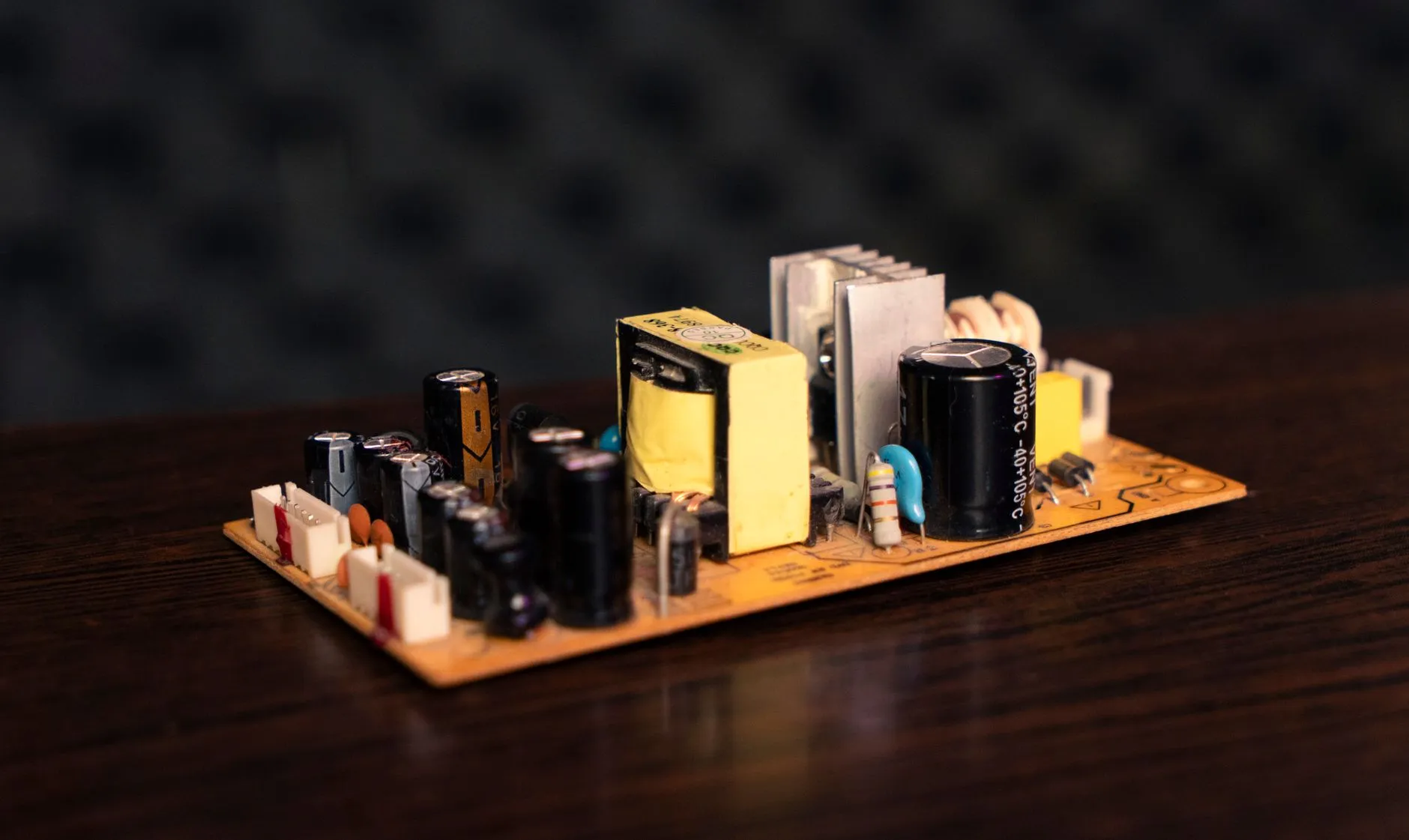

开关电源则让功率管工作在饱和与截止之间，利用高频PWM（通常100kHz~1MHz）配合高频变压器实现能量转换。其效率可达85%~95%，同样30V/10A输出的机箱体积只有线性方案的1/3。不过，开关动作带来的纹波噪声通常在20~50mVpp，且高频辐射对PCB布局和滤波电路提出了苛刻要求。

这里有个常被忽视的细节：负载调整率与纹波并非恒定值。在轻载（<10%额定电流）条件下，部分开关电源为了维持环路稳定会进入跳周期模式，此时输出纹波可能飙升3倍以上。而线性电源在空载到满载区间内表现始终如一——这正是精密测量、音频电路、传感器供电场景至今仍坚持使用线性电源的根本原因。

可调电源场景下的失效模式差异

当涉及宽范围可调电源时，两类拓扑的差异会被进一步放大。线性电源从0V起调毫无压力，而开关电源若要做到0~额定电压连续可调，则需额外增加辅助绕组或预负载电路，否则低压输出时占空比过窄会导致失控。

从可靠性角度看，开关电源的失效模式更多元：电解电容干涸、MOSFET雪崩击穿、变压器饱和均可能引发故障；而线性电源的失效往往集中在调整管过热和整流桥过流上，诊断逻辑更简单直接。

选型建议：按行业特性做减法

• 实验室研发/计量检测：优先线性稳压电源，纹波指标比效率重要10倍；
• 工业产线老化测试：选开关电源，配合主动式PFC可显著降低电网谐波污染；
• 电池模拟/充电设备：推荐可调电源+开关拓扑，但输出端需增加LC滤波器抑制高频分量；
• 音频功放供电：线性电源仍是首选，若必须轻量化，则采用“开关预稳压+线性后级”的混合架构。

需要特别提醒的是，变压器在两类方案中扮演的角色截然不同。线性电源使用工频变压器（50/60Hz），体积重量大但抗饱和能力强；开关电源中的高频变压器工作磁密高，对气隙和绕组工艺极度敏感——劣质磁性材料在高温下磁导率漂移，直接导致输出漂移甚至炸机。

成本账与未来趋势

从物料成本看，同功率等级下开关电源的BOM成本比线性电源低20%~30%，但若算上EMI滤波器件、屏蔽外壳和认证测试费用，差距会缩小到10%以内。而近年GaN（氮化镓）器件的普及正在改写游戏规则：300kHz以上的开关频率让磁性元件尺寸再缩一半，配合交错并联拓扑，纹波已能压制到5mVpp以下——这条技术路径正在模糊两类电源的边界。
